DIS-100E-05Новинка
Промышленный коммутатор с 5 портами 10/100Base-TX
Сипаттамасы
Промышленный коммутатор DIS-100E-05, оснащенный 5 портами 10/100Base-TX, предназначен для работы в расширенном температурном диапазоне от -40 °С до 75 °С, поддерживает резервирование питания и соответствует требованиям спецификаций по электромагнитной совместимости, скачкам напряжения и внешним воздействиям со степенью защиты корпуса IP40. Рекомендуется для применения в локальных сетях государственных и коммерческих организаций, медицинских, социальных и образовательных учреждений в местах с повышенными требованиями к условиям эксплуатации.
Надежная конструкция
Металлический корпус (стандарт IP40) и широкий диапазон рабочих температур позволяют использовать DIS-100E-05 в неблагоприятных условиях окружающей среды. Высокий уровень электромагнитной совместимости обеспечивает устойчивость коммутатора к воздействию сильных электромагнитных помех, а пассивная система охлаждения – бесшумную работу коммутатора. Устройство может быть установлено на DIN-рейку с помощью соответствующего кронштейна.
Защита от статического электричества 6 кВ обеспечивает устойчивость медных портов к наведенному напряжению и предотвращает повреждение коммутатора и подключенных к нему устройств.
Резервирование питания
DIS-100E-05 оснащен клеммным блоком для подключения до двух независимых источников питания DC1 и предоставляет пользователю возможность обеспечить бесперебойное питание в случае сбоя основного источника. На коммутаторе также предусмотрен разъем для подключения адаптера питания DC.2
Простая установка
Коммутатор DIS-100E-05 поддерживает технологию Plug-and-play, позволяющую подключать к нему устройства без произведения дополнительных настроек. Поддержка автоматического определения полярности MDI/MDIX на всех портах исключает необходимость использования кроссовых кабелей при подключении к другому коммутатору.
Экономия электроэнергии
Коммутатор DIS-100E-05 соответствует стандарту IEEE 802.3az Energy-Efficient Ethernet и потребляет меньше электроэнергии при небольшом объеме трафика. DIS-100E-05 также поддерживает технологию D-Link Green, обеспечивающую автоматическое сокращение энергопотребления. Коммутатор определяет статус соединения на каждом порту и обеспечивает автоматический переход неактивных портов в спящий режим.
1Источники питания DC не входят в комплект поставки.
2Адаптер питания не входит в комплект поставки.
Сипаттамалары
|
Аппаратное обеспечение
|
|
|
Интерфейсы
|

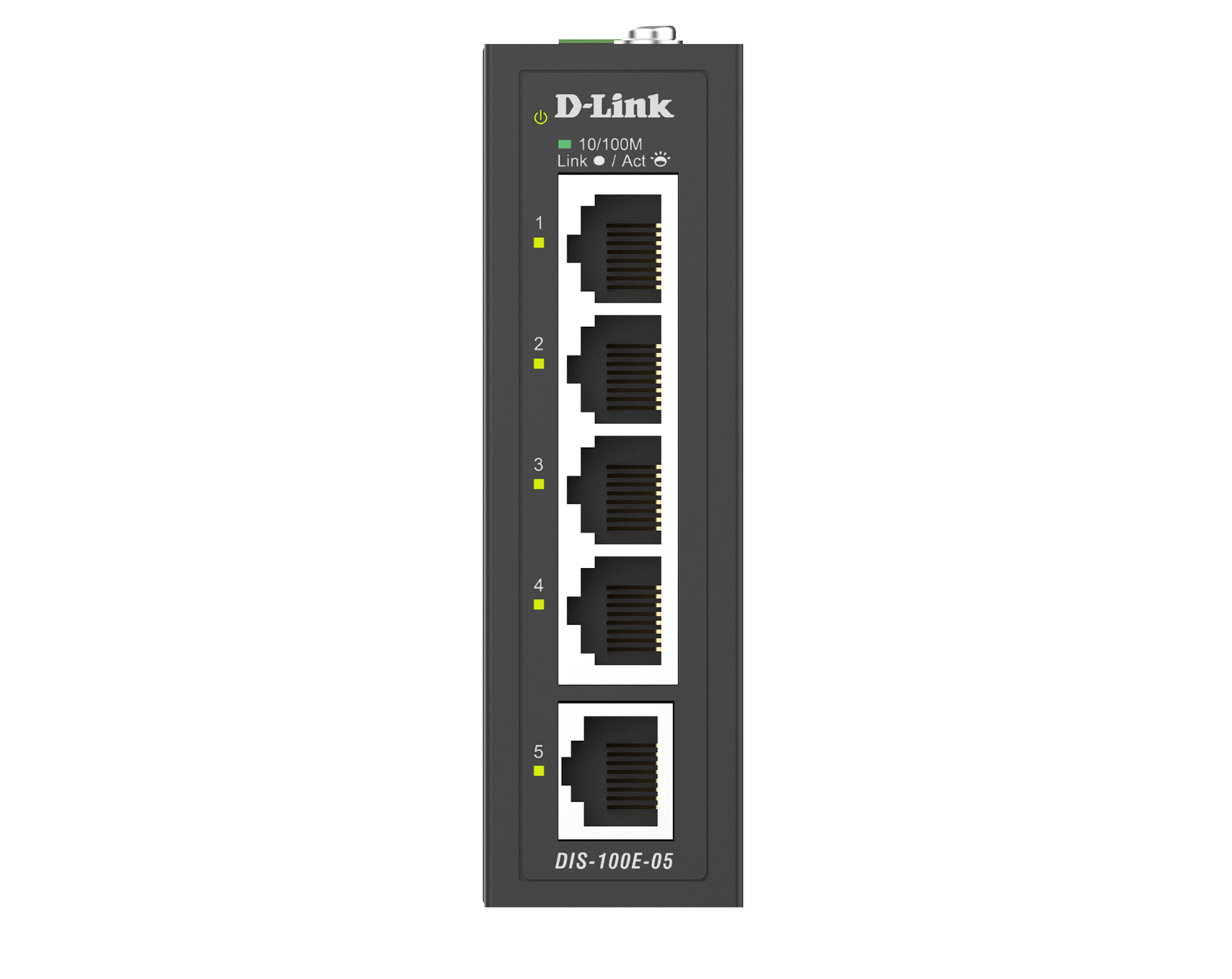

• 5 портов 10/100Base-TX
|
|
Индикаторы
|
• Power
- Горит зеленым светом - питание включено
• Link/Act (на порт)
- Горит зеленым светом - к порту подключено устройство
- Мигает зеленым светом – на порту выполняется передача данных
|
|
Разъем питания
|

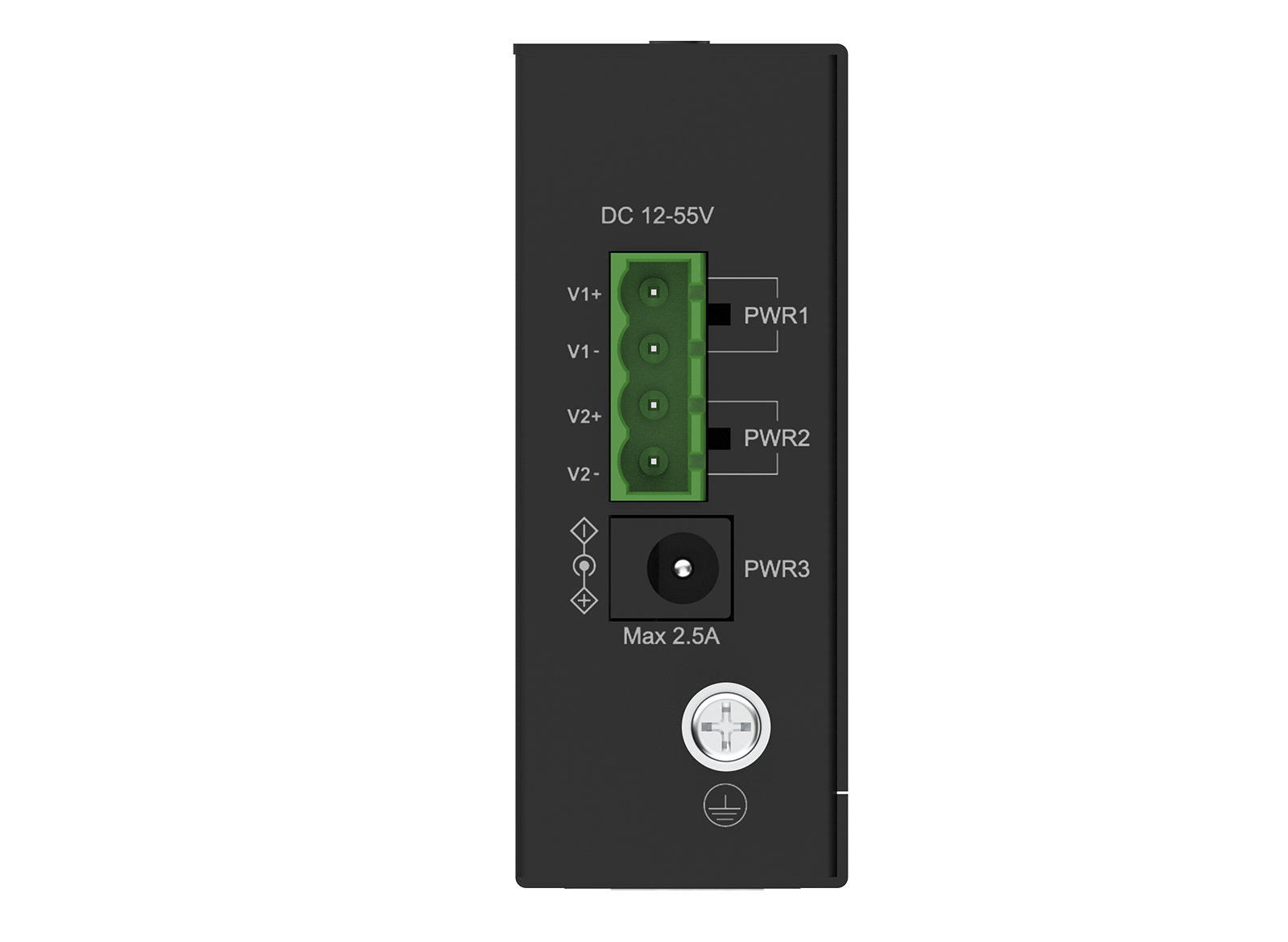

• DC: клеммный блок для подключения до двух независимых источников питания1 (от 12 В до 55 В DC)
• Разъем для подключения адаптера питания2 (постоянный ток)
|
|
Корпус
|
• Металлический корпус (стандарт IP40)
|
|
Установка
|
• На DIN-рейку
|
|
Функционал
|
|
|
Стандарты и функции
|
• IEEE 802.3 10Base-T
• IEEE 802.3u 100Base-TX
• IEEE 802.3az Energy-Efficient Ethernet
• Автоматическое определение MDI/MDIX на всех портах
|
|
Дуплексный режим
|
• Полу-/полный дуплекс для скорости 10/100 Мбит/с
|
|
Дополнительные функции
|
• Экономия электроэнергии за счет определения статуса соединения
|
|
Производительность
|
|
|
Коммутационная матрица
|
• 1 Гбит/с
|
|
Метод коммутации
|
• Store-and-forward
|
|
Размер таблицы MAC-адресов
|
• 1K записей
|
|
Макс. скорость перенаправления 64-байтных пакетов
|
• 0,74 Mpps
|
|
Буфер пакетов
|
• 56 КБ
|
|
Jumbo-фрейм
|
• 1,5 КБ
|
|
Физические параметры
|
|
|
Размеры (Д x Ш x В)
|
• 76,5 x 30 x 100 мм
|
|
Вес
|
• 0,27 кг
|
|
Условия эксплуатации
|
|
|
Питание
|
• Клеммный блок: DC 12-55 В / 0,2 А (с возможностью подключения до двух источников питания (не входят в комплект поставки))
• Внешний адаптер питания (не входит в комплект поставки):
- Выход: DC 12-55 В / 2,5 А
|
|
Максимальная потребляемая мощность
|
• 1,45 Вт
|
|
Потребляемая мощность в режиме ожидания
|
• 1,03 Вт
|
|
Тепловыделение
|
• 1,45 Вт (4,95 БТЕ/час)
|
|
MTBF (часы)
|
• Более 200 000 часов
|
|
Уровень шума
|
• 0 дБ
|
|
Защита от статического электричества
|
• Поддержка защиты от статического электричества до 6 кВ на медных портах (стандарт IEC61000-4-5)
|
|
Система вентиляции
|
• Пассивная
|
|
Температура
|
• Рабочая: от -40 до 75 °C
• Хранения: от -40 до 85 °C
|
|
Влажность
|
• При эксплуатации: от 5% до 95% без конденсата
• При хранении: от 5% до 95% без конденсата
|
|
Комплект поставки
|
|
|
• Коммутатор DIS-100E-05
• Клеммный блок
• Комплект для установки на DIN-рейку
• Краткое руководство по установке
|
|
|
Прочее
|
|
|
Сертификаты
|
• RoHS
|
|
Безопасность
|
• cUL
• CB
• CE
• BSMI
|
|
EMI
|
• CE Class A
• VCCI Class A
• FCC Class A
• IC
• BSMI
• RCM
|
1Источники питания DC не входят в комплект поставки.
2Адаптер питания не входит в комплект поставки.
Сертификаттар
Тапсырысқа арналған ақпарат
|
DIS-100E-05/A1A
|
Промышленный коммутатор, 5x100Base-TX, -40..75°C
(Питание 12-55 В DC с возможностью подключения до двух источников питания. Источники питания не входят в комплект поставки)
|
